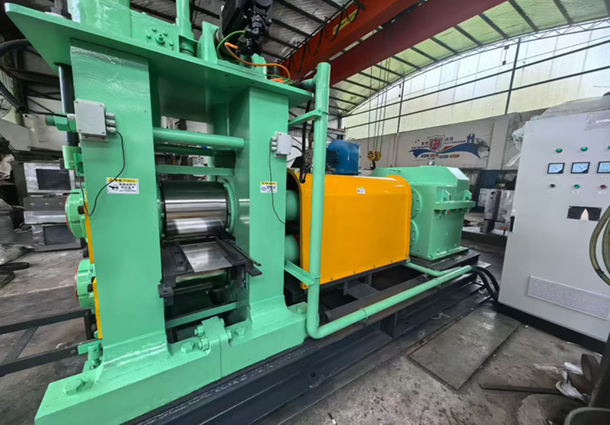

高校实验轧机

高校实验轧机产品参数说明

产品型号: SY-LM360

概述
本实验轧机是专为高等院校材料成型、金属压力加工、机械设计等专业教学与科研需求设计研发的精密实验设备。该机采用模块化、高刚性结构设计，具备参数可调范围广、控制精度高、操作安全简便等特点，可完美模拟多种轧制工艺，适用于黑色金属、有色金属的板带材轧制、力学性能研究、摩擦润滑实验、新工艺开发等多元化实验场景。

一、主要技术参数

二、 核心结构与功能特点

1.高刚性整体设计

  ⅰ.整体铸造/焊接底座：一体成型，刚性极佳，有效吸收轧制振动，保证轧制过程稳定，为高精度实验数据提供基础。

  ⅱ.闭式机架：采用优质钢材，结构紧凑，在最大轧制力下变形量小，保证轧制线的一致性与稳定性。

2.精密、灵活的压下系统

  ⅰ.全伺服电机压下：摒弃传统液压或电动机械压下，采用高性能伺服电机，响应速度快，定位精准。

  ⅱ.双模式压下：

     1）同步压下：实现两侧辊缝自动精密调整，用于常规对称轧制。

     2）单独压下：可独立调整单侧辊缝，用于实现轧辊偏置、非对称轧制、板形控制（模拟弯辊） 等高级实验功能，极大拓展科研边界。

     3）数字闭环控制：与控制系统集成，可实现恒辊缝、恒压力等多种轧制模式。

3.宽范围、高动态主传动

  ⅰ.宽广的速比范围（1:11）：低速段满足大压下、高扭矩的变形研究需求；高速段满足连轧模拟、温升及润滑研究需求。

  ⅱ.直流电机驱动：启动力矩大，调速平稳，过载能力强，适合实验工况的多变性。

  ⅲ.SWC250万向节传动：承载能力强，传动效率高，允许一定的角度补偿，保证动力稳定传输。

4.完善的实验与安全配套

  ⅰ.集成化电控系统：PLC+触摸屏控制，核心工艺参数（速度、压力、辊缝、轧制力等）可实时显示、设定、记录与导出。

  ⅱ.多重安全防护：机械限位、电气互锁、急停按钮、安全防护罩等，完全符合教学实验室安全规范。

  ⅲ.丰富的扩展接口：预留测温、测厚、张力检测等传感器接口，便于后续升级与综合实验平台搭建。

三、 典型实验应用方向

ⅰ.金属塑性变形原理与轧制力学实验

ⅱ.不同材料（钢、铝、铜、钛合金等）的轧制工艺试验

ⅲ.摩擦系数测定及润滑剂性能评价实验

板带材厚度控制（AGC）与板形控制策略仿真研究

异步轧制、梯度轧制等特种轧制工艺开发

学生进行轧机调整、参数测量、故障诊断等实践技能培训
